I. Introduction :
Une poutre est sollicitée en flexion simple lorsque toutes les forces appliquées à la poutre que ce soient les forces à distance ou les forces élémentaires de liaison sont perpendiculaires à la ligne moyenne, et soit situées dans le plan de symétrie, soit réparties symétriquement par rapport à celui-ci, ou concentrées en un point ou réparties suivant une loi.

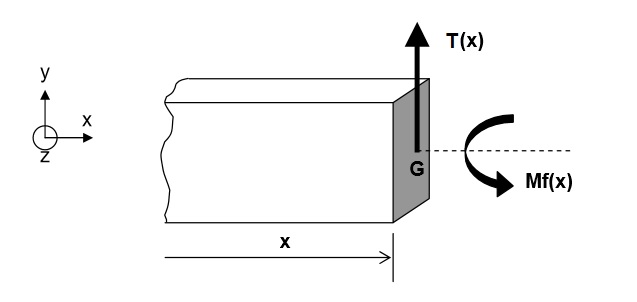

La figure ci - dessous représente un élément de cette poutre fléchie. Il est soumis à un moment fléchissant Mf(x) et à un effort tranchant T(x) à l’abscisse x.
II. Effort(s) tranchant(s)

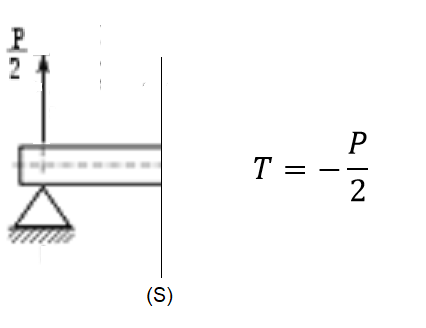

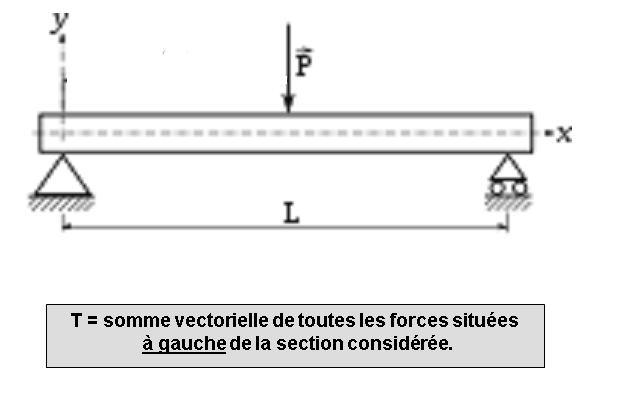

Les efforts tranchants (T) sont les forces extérieures perpendiculaires à la ligne moyenne de la pièce. Dans toute section droite (S) :

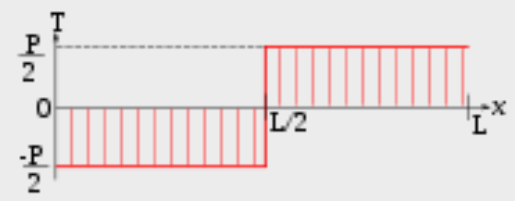

Diagramme des efforts tranchants

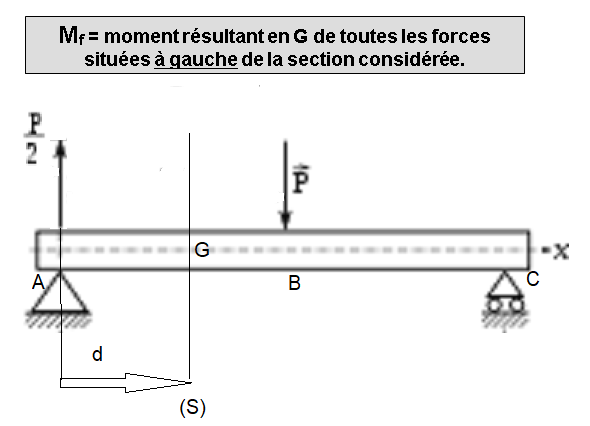

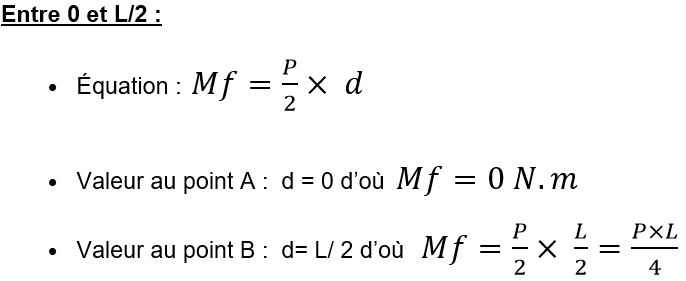

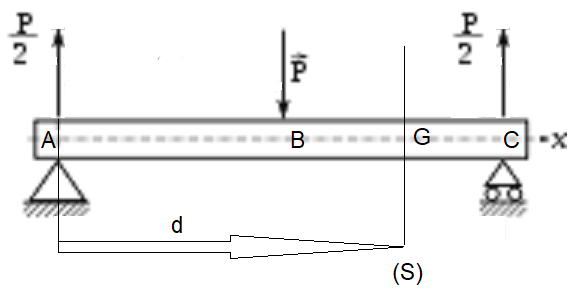

III. Moments Flechissants

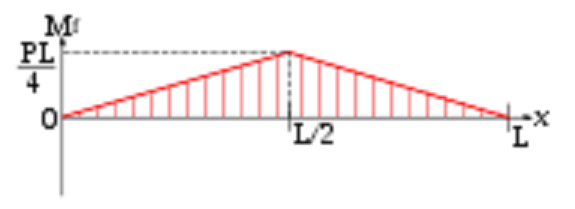

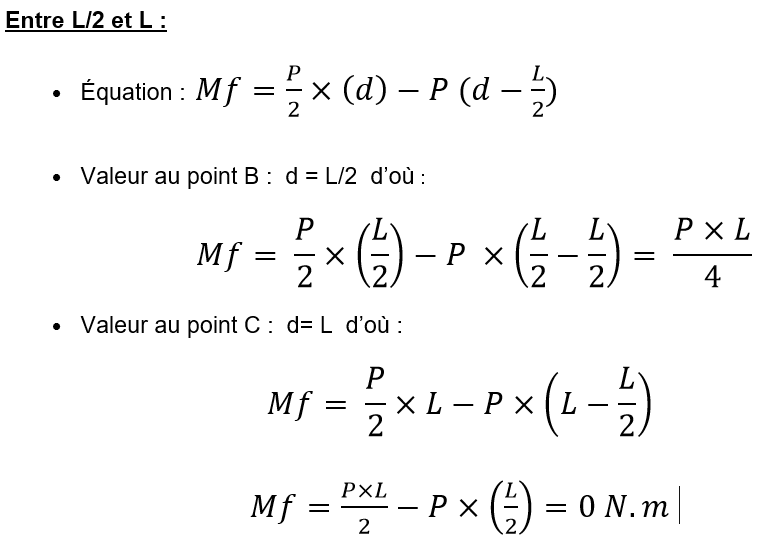

Diagramme des moments fléchissants:
