Les relations
Les relations sont des contraintes qui lient 2 objets entre eux.
Elles sont symbolisées par de petits carrés sous l'élément auquel s'applique la relation.

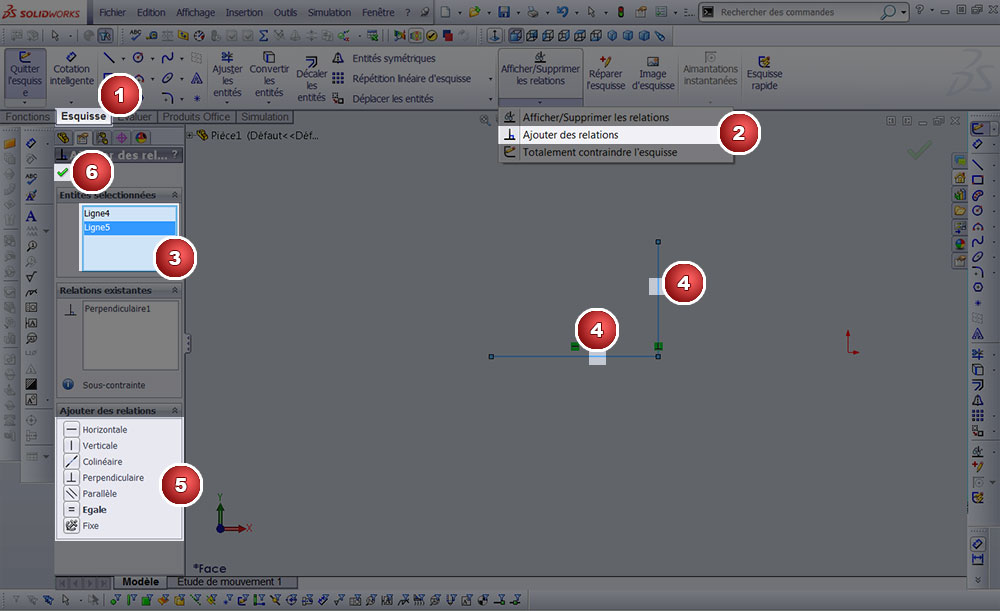

Pour créer une relation :
1. Cliquer sur l'onglet .
2. Cliquer sur ajouter des relations.
3. Cliquer sur entités sélectionnées.
4. Sélectionner les entités à mettre en relation
5. Sélectionner la relation que vous voulez.
6. Valider
Les relations existantes
Nom de la relations | icones | Description |
---|---|---|
Horizontale | Permet d'aligner la ligne sur l'axe horizontal | |
Verticale | Permet d'aligner la ligne sur l'axe vertical | |
Colinéaire | Permet d'aligner 2 lignes | |
Perpendiculaire | Permet de mettre 2 lignes perpendiculaires | |
Parallèle | Permet de mettre 2 lignes parallèles | |
Égale | Permet de donner la même dimension à plusieurs objets | |
Fixe | Permet de fixer un objet | |
Tangente | Permet de rendre une ligne tangente à un cercle, à un arc ou à une spline. | |
Concentrique | Permet de mettre le même centre à plusieurs cercles. | |
Coradiale | Permet de donner le même centre et le même rayon à plusieurs arcs | |
Courbure constante | Permet de rendre tangente 2 splines à un point |
